AVC-NET Adapter SX1 - Anschlüsse/LEDīs/Schalter

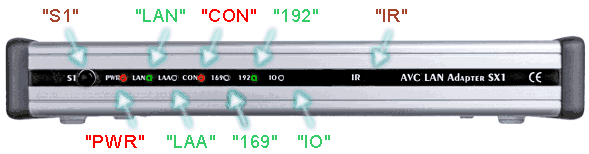

LEDīs und Schalter:



"S1" (Schalter)
Über diesen Schalter kann die IP-Adresse auf voreingestellte Werte gesetzt werden.
Wenn der Schalter beim Einschaltern des Gerätes gedrückt wird, kann eine interne Sichterheitskopie der Firmware geladen werden.

"PWR" (Power-LED)
Zeigt an, dass der LAN Adpater mit Strom versorgt ist.
"LAN" (Local Area Network-LED)
Zeigt eine funktionierende 10Mbit-Ethernet-Verbindung (LAN) an. Für eine erfolgreiche TCP-Verbindung muss ebenfalls eine gültige IP-Adresse eingestellt sein!
"LAA" (Local Area Activity-LED)
Wenn diese LED aufleuchtet werden Daten über die 10Mbit-Ethernet-Schnittstelle (LAN) transportiert.
"CON" (Connection-LED)
Wenn diese LED aufleuchtet hat mindestens ein PC eine erfolgreiche TCP-Verbindung mit dem AVC-NET Adapter aufgebaut. So lange diese LED NICHT leuchtet, ist keine Kommunitkation mit dem AVC-NET Adapter möglich bzw. es wurde keine TCP-Verbindung aufgebaut.
"169" (169 IP-Adressen-LED)
Wenn diese LED aufleuchtet befindet sich die IP-Adresse des AVC-NET Adapters zwischen:
169.254.0.0 und 169.254.255.255
Sehen Sie auch unter IP Adresse Einstellen.
"192" (192 IP-Adressen-LED)
Wenn diese LED aufleuchtet befindet sich die IP-Adresse des AVC-NET Adapters zwischen:
192.168.0.0 und 192.168.0.255
Sehen Sie auch unter IP Adresse Einstellen.
"IO" (Input Output-LED)
Wenn diese LED aufleuchtet werden Befehle/Daten an die IO-Module gesendet, oder es wurden Befehle/Daten an den IO-Modulen empfangen.

"IR" (Infrarot-Eingang)
IR-Eingang des IR-Moduls.

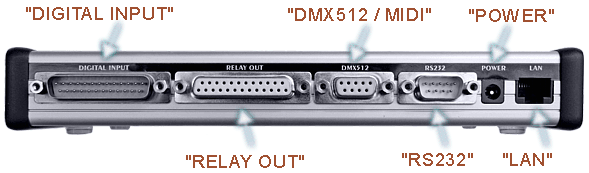

Anschlüsse:



"Digital Input" (Schaltkontakt-Eingang)
Galvanisch getrennte Schalt-Eingänge für das "Digital Input"-Modul.
"Relay Out" (Schaltkontakt-Ausgang)
Relais-Ausgänge für das "Relay out"-Modul.
"DMX512 / MIDI" (DMX512-Schnittstelle bzw. MIDI-Schnittstelle)
Galvanisch getrennte DMX512-Schnittstelle für das "DMX512"-Modul.
Galvanisch getrennte MIDI-Schnittstelle für das "MIDI"-Modul.
"RS232" (RS232-Schnittstelle)
Galvanisch getrennte RS232-Schnittstelle für das "RS232"-Modul.

"POWER" (Power-Eingang)
12Volt Eingang für die Stromversorgung des AVC-NET Adapters. (12Volt 0,5A. Aussen=0V und innen 12Volt. Der Adapter ist Verpol-Geschützt.)

"LAN" (LAN-Schnittstelle)
Galvanisch getrennte LAN-Schnittstelle (10Mbit Ethernet-Schnittstelle) zum Anschluss des AVC-NET Adapter an ein LAN (Netzwerk). Sehen Sie auch unter LAN-Modul.
