"Screen"-Fenster (Leinwand-Fenster) - "Settings" (Einstellungen) - Beispiel: Eigene "Wall"-Konfiguration



Einstellung einer eigenen "Wall"-Konfiguration:

1. Tragen Sie in der "Preset"-Auswahl (P) einen beliebigen Namen ein.
2. Geben Sie unter "Heads" (1) die Anzahl der Monitore/Beamer ein und unter "Lines" (2) die Anzahl der Zeilen.
3. Unter "Aspect ratio" (3) stellen Sie die einzelnen Seitenverhältnisse ein. Diese Angaben sind äuserst wichtig!
4. Eine sehr wichtige Einstellung ist die "Head positioning" (4) "Head"-Positionierung:
Bei Monitoren/Displays stellen Sie diesen Wert auf 1. So ergibt sich keine Überlappung der Projektions-Bereiche.
Wenn Sie über Beamer projizieren, dann kann dieser Wert kleiner als 1 gestellt werden. So überlappen die Projektions-Bereiche und die Softedge-Maskierung (5) kann eingeschaltet werden.
Wert 1 = 0% Überlappung in der entsprechenden Achse.
Wert 0.6 = 40% Überlappung in der entsprechenden Achse.
Wert 0.4 = 60% Überlappung in der entsprechenden Achse.
Wert 0 = 100% Überlappung in der entsprechenden Achse.
Sehen Sie auch unten im Beispiel.
5. Alle anderen Einstellungen können normalerweise wie im Menü unten eingestellt werden.
6. Speichern Sie das neu erstellte "Preset" durch drücken auf "Save" (S) ab.



Beispiel der Fenster-Simulation einer "Wall"-Konfiguration mit neun "Heads" und drei "Lines":

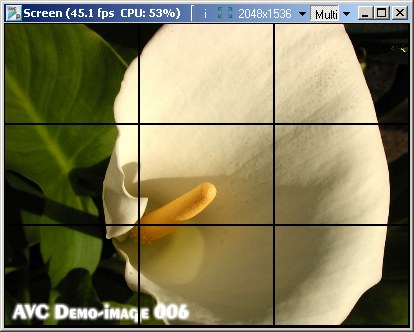

"Head positioning" von 1 (0% Überlappung):
Durch den Faktor 1 ergibt sich keine Überlappung:

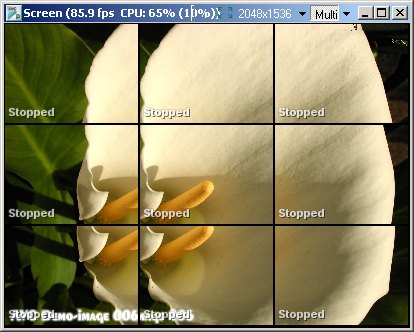

"Head positioning" von 0,6 (40% Überlappung):
Durch den Faktor 0,6 ergibt sich 40% Überlappung:

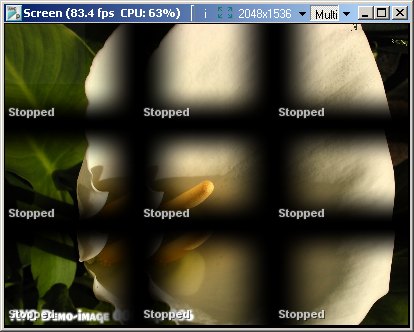

"Head positioning" von 0,6 (40% Überlappung) mit aktiviertem Softedge:
Mit aktiviertem Softedge (5) werden nun Maskierungen über die Überlappungs-Bereiche geblendet:
