AVC-Makro - Effekt-Beispiele - Modifizierungs-Überblendung



Makro:
Dateiname: Stripes right-to-left.AVC_Macro
Beispielvideo! Video-Info!

Benötigt eine screenAV-Objekt Spur und kann daher ab screenAV light verwendet werden.

Da das neue Bild undurchsichtig ist und das alte Bild überdeckt, ist dies prinzipiell eine Überblendung mit Alpha.

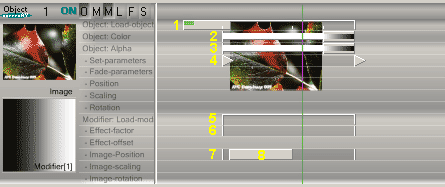

Befehlsaufbau:




Initialisierung:

 1  Objekt:
Über den "Load-object"-Befehl wird das neue Lade-Objekt (Bild) geladen.
Achten Sie darauf, dass keine Bildreste entstehen, da sonst die rechten Texturen (rechter Streifen) kleiner sind.

 2 + 3  Objekt:
Über den "Color" und "Alpha"-Befehl wird das neue Lade-Objekt (Bild) aufgeblendet.
Das Bild ist aber erst zu sehen, wenn die Positions-Modifikation von Befehl 5 + 6 + 7 durch den Befehl 8 ausgeblendet wird.

 4  Objekt:
Einstellungen über den "Set-parameters"-Befehl:
1. Die "Draw-order" (Zeichenreihenfolge) muss größer als die der vorhandenen Lade-Objekte sein, damit sie überzeichnet werden können. Auf der "Drawing"-Seite unter "Draw-order".
2. Es wird eine Verbindung zur eigenen "Modifier"-Unterspur hergestellt, damit sich die Modifizierer Befehle auf diese Spur auswirken können. Auf der "Modifiers"-Seite unter "Available modifiers".

 5  Modifizierer:
Einstellungen des Modifizierung-Effektes über den "Load-modifier-image"-Befehl:
1. Unter "Image" wird ein graustufen-Bild geladen, damit der Effekt mit diesem Verlauf durch Befehl 8 ausgeblendet werden kann.
(Dateiname: "normal-01_quadratic-1x_256.png")
2. Einstellungen unter "Target / source-data":
"Target" (Ziel) : "Position XZ" Die Modifizierung wirkt sich auf die X und Z-Achse aus.
"Source" (Quelle) : "Modifikation: Quader-center" Es wird der Mittelpunkt von zwei Dreiecken beeinflusst. Die Dreiecke setzen sich zu einem Quadrat zusammen.

 6  Modifizierer:
Über den "Effect-factor"-Befehl wird die Modifizierungseinstellung des Befehl 5 aufgeblendet ("Effect-factor" = 2). Die Quader (zwei Dreiecke) des Bildes werden dabei aus der Kameraposition geschoben. Dadurch ist das Bild beim aufblenden der Befehle 2 + 3 nicht sichtbar.

 7  Modifizierer:
Über den "Image-position"-Befehl wird das Modifizierungs-Bild nach links geschoben. Durch die weißen Bildteile kann sich der eingestellte Effekt von Befehl 5 in Verbindung mit Befehl 6 ausüben.

Effekt:

 8  Modifizierer:
Über den "Image-position"-Befehl wird das Modifizierungsbild nach rechts geschoben. Durch die nun schwarzen Bildteile wird der eingestellte Effekt von Befehl 5 und 6 auf 0 multipliziert.
